产品概述
ZD2系列按钮开关适用于交流50Hz,额定工作电压至380V及直流工作电压至220V的工业控制电路中，作为磁力起动器、接触器、继电器及其它电气的线路控制，带指示灯按钮还适用于灯光信号指示的场合。
符合标准：GBT14048.5。

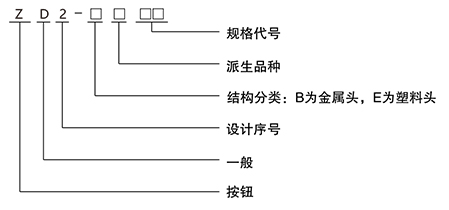

型号说明

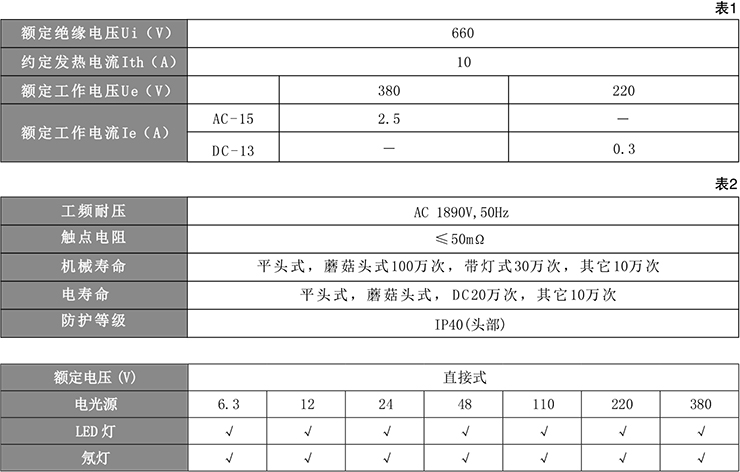

产品参数
正常工作条件和安装条件
1、环境温度：不超过+40℃，且其24h内的平均温度值不超过+35℃，周围空气温度下限为-5℃。
2、海拔：不超过2000m.
3、大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有较高的相对湿度。例如：+20℃时达90%；对由于温度变化偶尔产生的凝露应采取特殊的措施。
4、污染等级为：3级。
5、安装类别为：‖类。
结构特征
1、金属式按钮采用防窜动操作头，按钮不能从正面拆下。
2、所有触点都有切换电路和自洁的双重作用，在低电压下和小电流使用中仍然能保证接触的可靠性。
3、常开与常闭接触组互相独立，使用时可按需要进行组合，便于更换。
4、隐蔽式接线端子，更加安全可靠。金属头式按钮操作头及其基座采用锌铝合金，外型美观，坚固。
5、带灯按钮及信号灯统一采用BA9S灯座，可按需要选取用不同灯源。

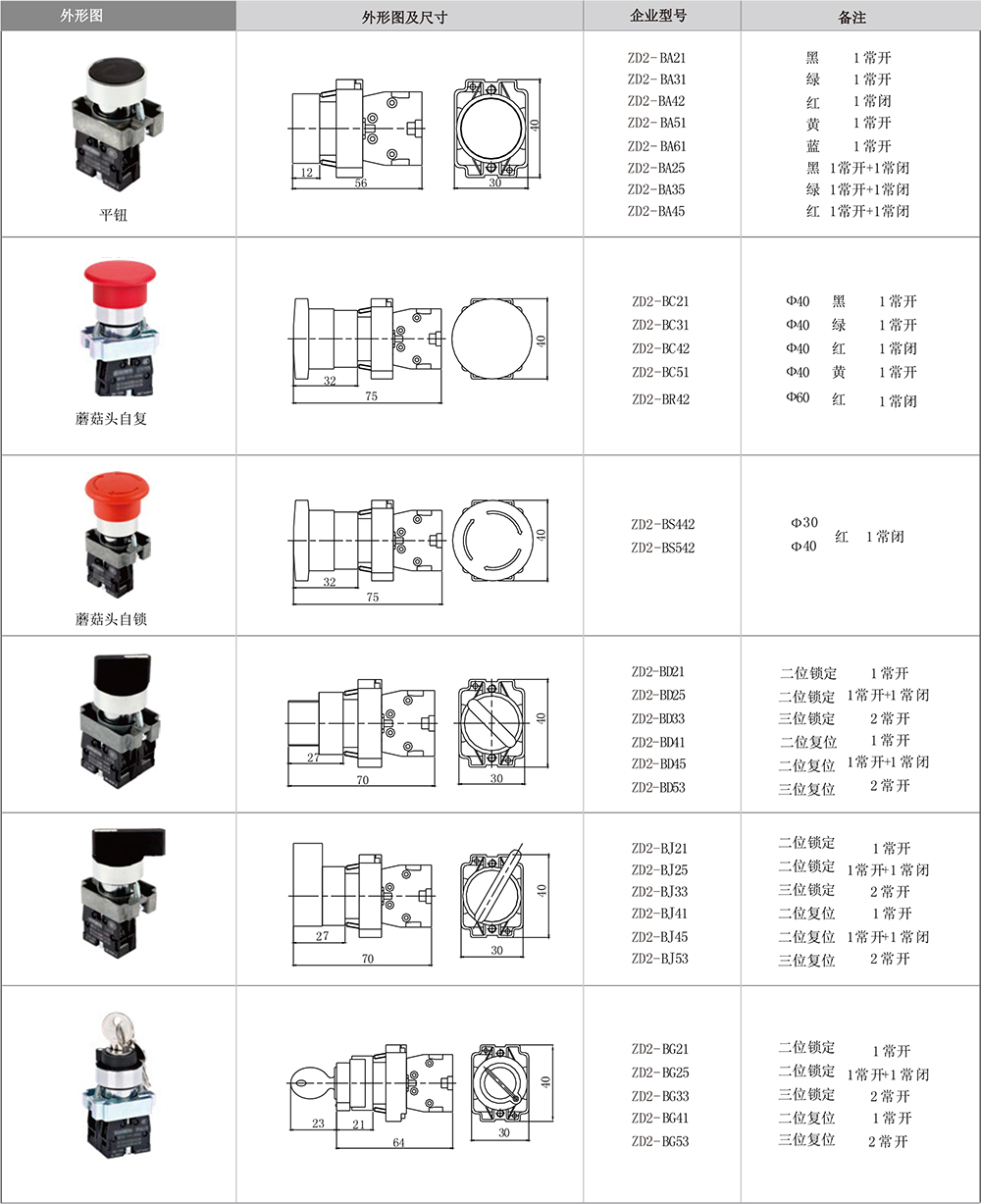

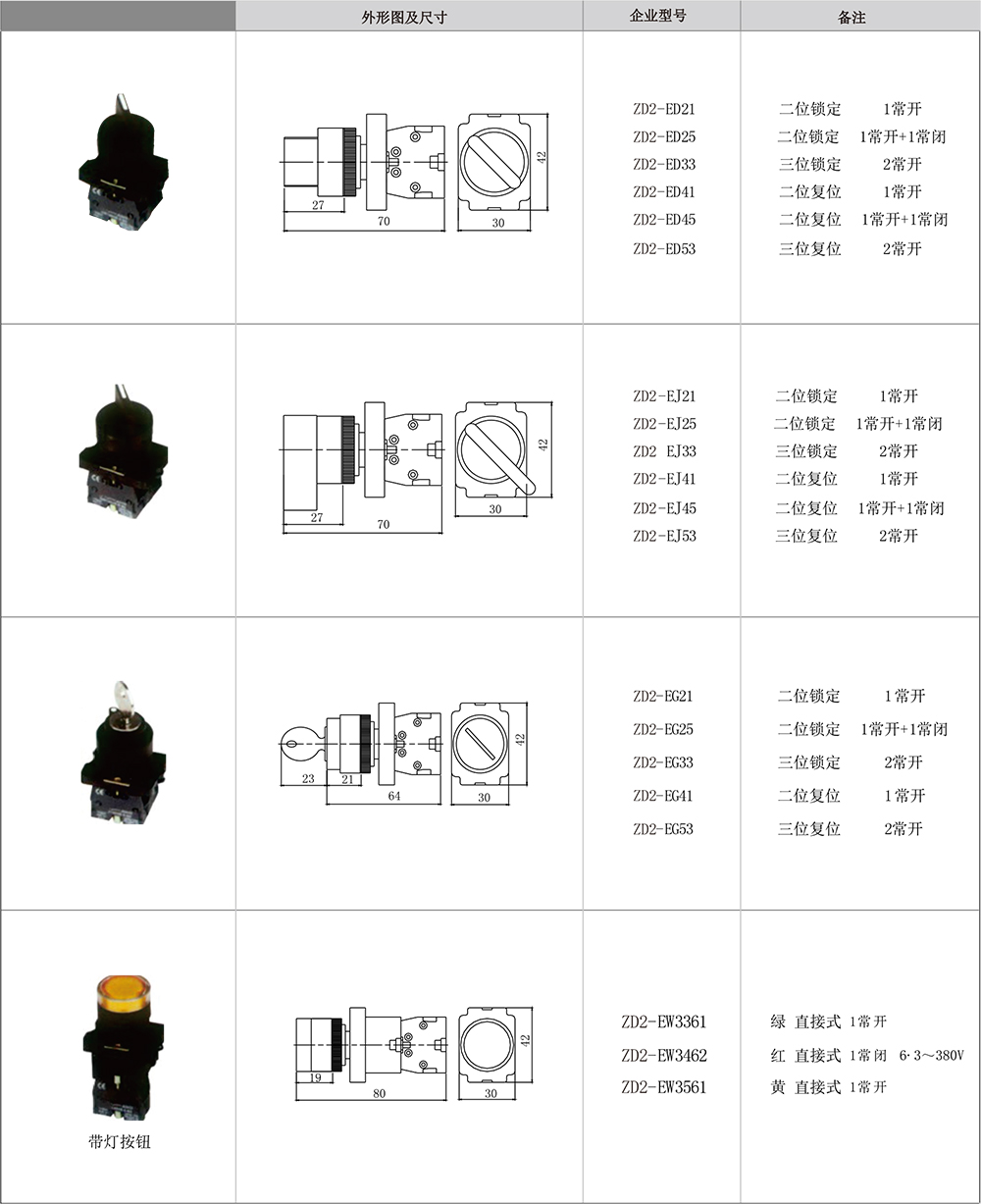

ZD2系列按钮开关产品图例

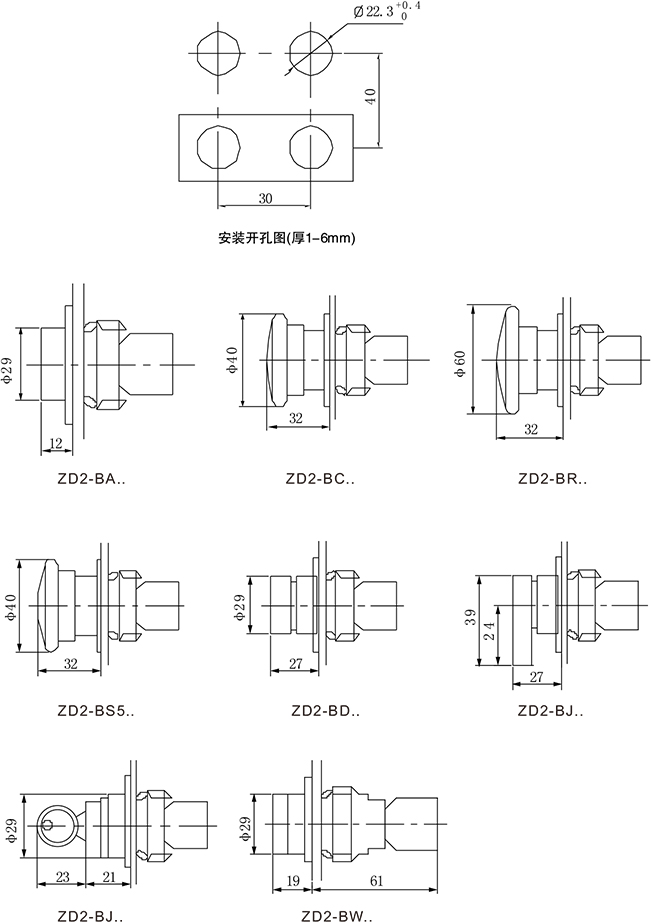

外形及其安装尺寸
1、单订按钮，型号后加颜色代码，例ZD2-BA☐，☐内数字代表颜色，☐数字意义：1.白，2.黑，3.绿，4.红，5.黄，6.蓝。
2、单订可替换的触点。例ZD2-BE10☐，☐内数字代表常开或常闭。☐内数字1.常开，2.常闭。
